詳細說明：
本機是手搖式單沖壓片機，沒有電機傳動，無需電源。用以將各種顆粒狀原料壓制成圓片，適用于實驗室試制、教學、小規模
生產各種藥片、糖片、鈣片等，是一種小型臺式連續壓片的機器，性能優良，適應性強，使用方便，易于維修，體積小，重量
輕，本機只裝一付沖模，物料的充填深度、壓片厚度均可調節，能適應制藥行業壓制各種中、西藥片劑的要求和其它行業壓制
各種類似產品的要求，深受各行業廣大用戶的歡迎，

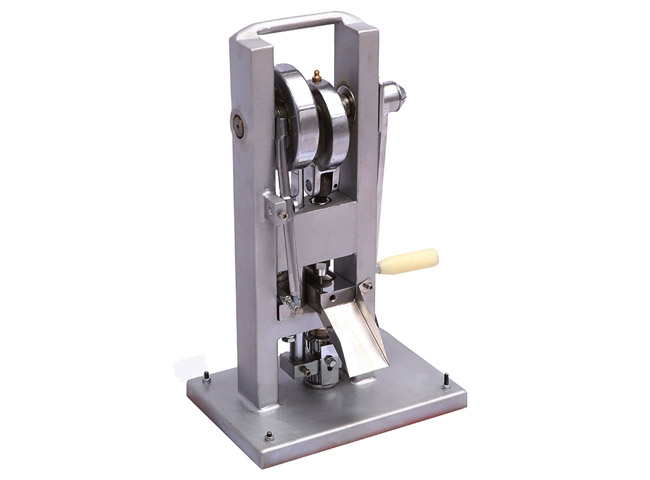

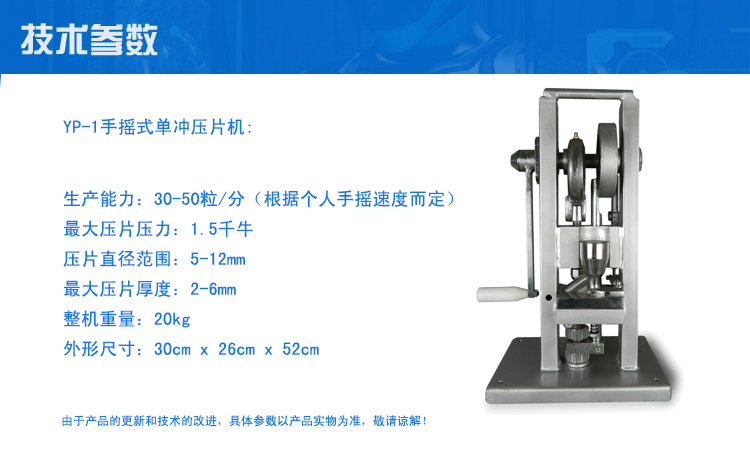

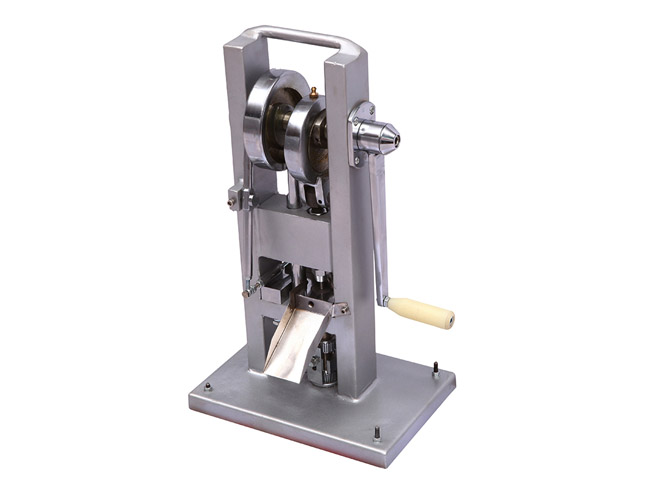

YP-1手搖式單沖壓片機:
 生產能力：30-50粒/分（根據個人手搖速度而定）
最大壓片壓力：1.5千牛
壓片直徑范圍：5-12mm
最大壓片厚度：2-6mm
整機重量：20kg
外形尺寸：30cm x 26cm x 52cm


手搖壓片機結構特征

本機的主體件為一種龍門型機身，是用碳鋼焊接而成，其上 由主軸串連著偏芯輪及充填凸輪，軸
的右端裝有搖臂及手柄，用手動方式傳動主軸，帶動偏芯輪、充填凸輪、升降桿及加料器，小杠桿
帶動加料器，做不同的升降運動。

主要工作過程分為：A、充填，B、沖壓成形，C、出片。三道程序連續進行，其每道程序均可調節，適合各種片劑的成形。
該機具有體積小，分量輕，造型美觀，結構緊湊，操作簡易，用途廣泛，不需用電便于攜帶等優點，人工手搖即可，只要換上不同
規格的模具即可得到所需的片劑。

手搖壓片機使用說明
沖模的裝法：首先拆下料斗、加料器和中模臺板，并將中模臺板、?？缀桶惭b的磨具擦洗干凈，依照以下步驟進行裝置：
首先將下模插入下沖芯子的孔內，沖模的缺口必須對準鎖緊螺釘孔，且要插到孔底，旋緊鎖緊螺釘。
將上沖模插入上沖芯的孔內，必須插到底，用扳手旋緊錐度螺母。
將中模放入中模孔內，注意中模端面須與中模臺板在以平面上，不可高出，然后旋緊螺釘。
將中模臺板按上機身，首先將下模對入中?？?，然后將上模手動插入中模，使其三點成一線，在此基礎上固定好中模臺板下的固定螺
釘，再手動旋轉一周，確定上、中、下模能完好地配合后，投入物料進行試壓。

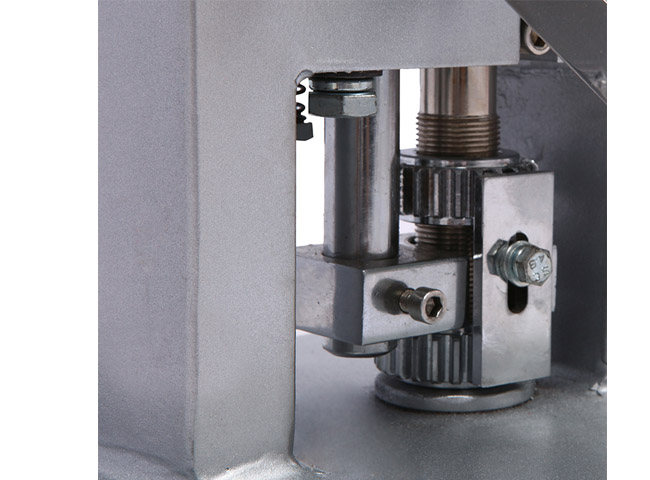

出片高度的調整，調節時調節16出片調節螺母，使其在最高點時與中模臺板水平。
片劑的厚薄，調節18充填調節螺母，逆時針?lè)较蛘{(diào)節為加大充填量，也就是增加片劑的厚度，相反就是減小片劑的厚度。
在片劑的出片高度及片劑的厚度確定后固定好17調節螺母壓板。
片劑的硬度調節，6為上沖芯鎖緊螺母，首先松開6、7上沖芯可順時針或逆時針旋轉，順時針為加大壓力，逆時針為減小壓力，一次調
節不要太大幅度，認為片劑硬度壓力達到即可，然后鎖緊6上沖芯鎖緊螺母。

保養說明
機件的潤滑，在活動的各部件上有油桿的，使用前注意加油（機油及黃油）。
一次使用完畢或停工時，應將剩余的物料清理干凈，且涂上防銹油。
將沖模涂上防銹油放在有蓋的容器內，切勿碰傷和生銹。

注意事項
切不可將手放在上模和中模下面，以免造成人身傷害。
物料在壓片前必須按照工藝首先制成顆粒。
設備在使用時，應將設備支在固定的工作臺上。
